Печатные платы: основы, производство и применение в современной электронике

Печатные платы в современном мире электроники являются невидимой, но абсолютно незаменимой основой практически любого электронного устройства. От смартфона до сложного промышленного оборудования — везде можно найти эти тонкие пластины с узорами из меди. Печатная плата — это нервная система любого электронного прибора, обеспечивающая связь между всеми его компонентами.

Содержание

• Что такое печатная плата?
• Основные компоненты платы
• Типы печатных плат
  • По количеству слоёв
  • По материалу
  • По условиям эксплуатации
• Производство печатных плат
  • Субтрактивный метод
  • Аддитивный метод
• Монтаж компонентов и контроль качества
  • Монтаж компонентов
  • Контроль качества
• Типовые ошибки и самостоятельное изготовление
  • Типовые ошибки
  • Самостоятельное изготовление
• Заключение

Что такое печатная плата?

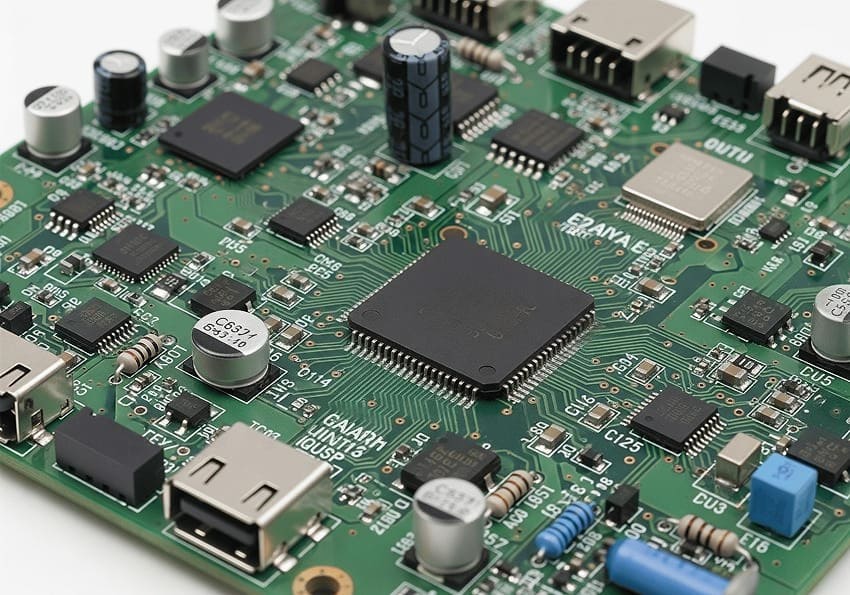

Печатная плата — это плоская пластина из диэлектрического материала, который не проводит электричество. На её поверхности или внутри сформированы электрически проводящие дорожки. Эти дорожки соединяют различные электронные компоненты, создавая единую электрическую схему.

Основные функции печатной платы:

• Обеспечение надёжного электрического соединения.
• Механическая поддержка для всех компонентов устройства.
• Обеспечение компактности, надёжности и эффективности электронных систем.

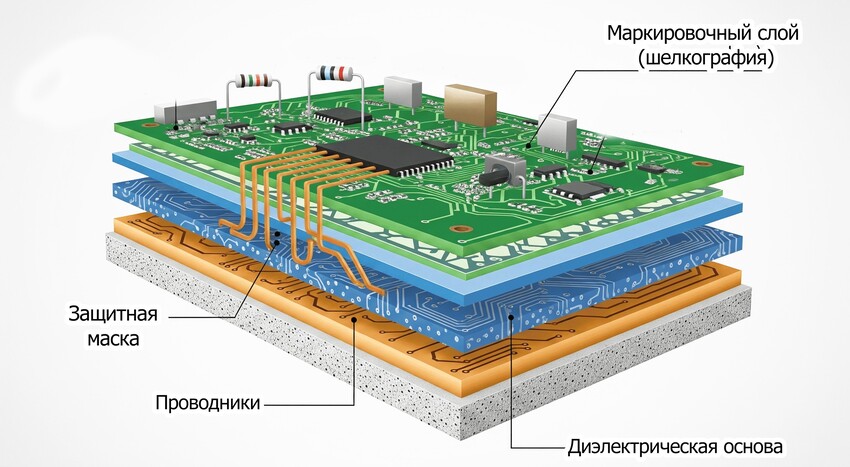

Основные компоненты платы

Плата состоит из нескольких ключевых компонентов:

• Диэлектрическая основа: «тело» платы, выполненное из стеклотекстолита (например, FR-4) или гетинакса. Этот материал обеспечивает прочность и электрическую изоляцию между проводниками.
• Проводники: тонкие слои меди, формирующие электрические дорожки, по которым передаются сигналы и питание.
• Защитная маска: полимерный слой (чаще зелёного цвета), который наносится поверх проводников для их защиты от влаги, пыли, окисления и коротких замыканий во время пайки.
• Маркировочный слой (шелкография): белый слой с обозначениями компонентов, их номиналами, полярностью и другими важными обозначениями, облегчающими монтаж и ремонт.

Типы печатных плат

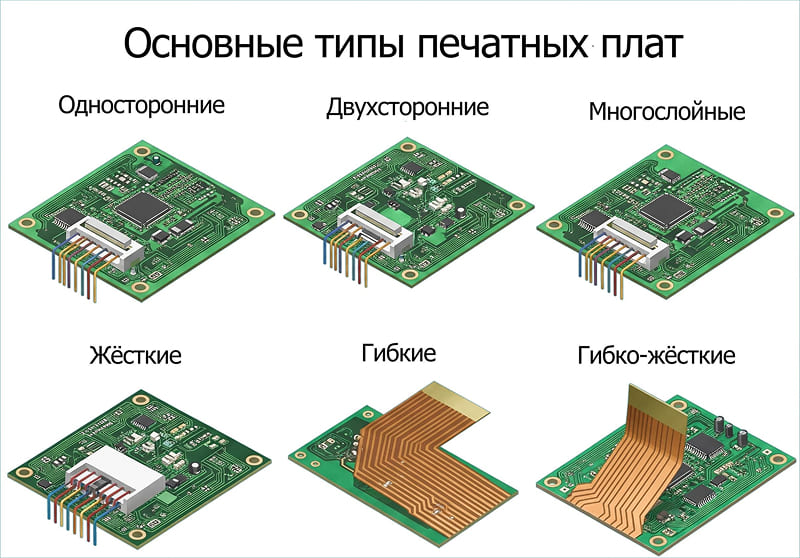

По количеству слоёв печатные платы делятся на три основных типа:

• Односторонние платы:
  • Имеют проводники только с одной стороны диэлектрической основы.
  • Используются в простых устройствах, где не требуется высокая плотность монтажа (например, в пультах дистанционного управления).
• Двухсторонние платы:
  • Располагают проводники с обеих сторон платы.
  • Слои соединены металлизированными отверстиями.
  • Позволяют создавать более сложные устройства с большей плотностью компонентов.
• Многослойные платы:
  • Состоят из нескольких чередующихся слоёв меди и диэлектрика.
  • Слои соединены сквозными или скрытыми отверстиями.
  • Незаменимы в высокотехнологичных устройствах (смартфоны, компьютеры, серверы), где важна миниатюризация и высокая производительность.

По материалу изготовления печатные платы подразделяются на жёсткие, гибкие и гибко-жёсткие:

• Жёсткие платы:
  • Изготавливаются на основе твёрдых материалов, таких как стеклотекстолит (FR-4).
  • Обеспечивают высокую механическую прочность.
  • Пригодны для большинства электронных устройств.
• Гибкие платы:
  • Используют гибкие полимерные материалы (например, полиимид).
  • Позволяют плате изгибаться.
  • Идеально подходят для устройств с ограниченным пространством или подвижными частями (камеры, носимая электроника).
• Гибко-жёсткие платы:
  • Совмещают свойства жёстких и гибких плат.
  • Имеют жёсткие секции, соединённые гибкими участками.
  • Подходят для устройств, требующих комбинации прочности и возможности изгиба (например, в медицинском оборудовании).

• Высокотемпературные платы: предназначены для работы в условиях повышенных температур.
• Высокочастотные платы: оптимизированы для высокочастотных сигналов, минимизируя потери и искажения.

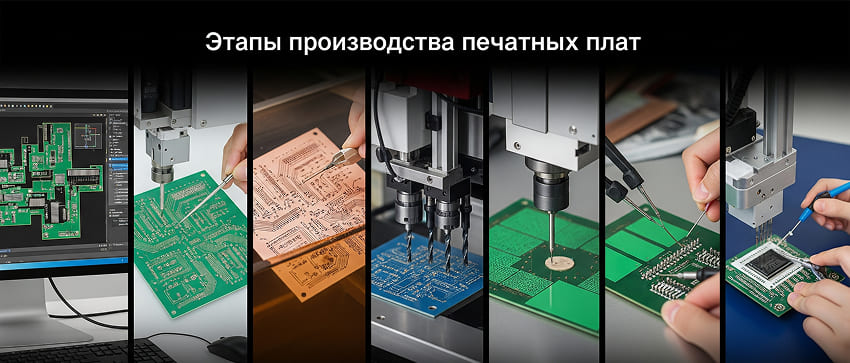

Производство печатных плат

Производство печатных плат — это сложный многоэтапный процесс. Существуют два основных подхода: субтрактивный (удаление лишнего материала) и аддитивный (наращивание материала). Наиболее распространён субтрактивный метод.

Этот метод включает удаление лишней меди с заготовки для формирования проводящего рисунка.

Основные этапы процесса:

1. Проектирование:
   • Разработка электрической схемы в специализированных CAD-программах (например, Altium Designer, Eagle, KiCad).
   • Создание Gerber-файлов, которые описывают каждый слой платы (проводники, маски, шелкография, сверловка).
2. Подготовка основы:
   • Выбор диэлектрического материала (FR-4, гетинакс, алюминий, гибкие полимеры).
   • Определение толщины платы.
   • Нанесение медной фольги на основу.
3. Формирование рисунка проводников:
   • Нанесение фоторезиста на медную поверхность.
   • Экспонирование через фотошаблон, формирующий рисунок дорожек.
   • Проявление фоторезиста.
   • Травление: удаление незащищённой меди в химическом растворе.
   • Удаление оставшегося фоторезиста.
4. Создание отверстий:
   • Сверление: механическое или лазерное создание отверстий для монтажа компонентов и межслойных соединений.
   • Химическая металлизация: осаждение тонкого слоя меди на стенки отверстий для обеспечения проводимости.
   • Гальваническая металлизация: наращивание толщины меди в отверстиях для улучшения надёжности.
5. Сборка многослойных плат (для многослойных):
   • Внутренние слои обрабатываются и травятся по отдельности.
   • Слои собираются и прессуются вместе с помощью препрегов (специальных связующих материалов) под воздействием высокой температуры и давления.
6. Нанесение покрытий:
   • Защитная маска: нанесение полимерного слоя для защиты проводников.
   • Шелкография: нанесение маркировочного слоя.
   • Финишное покрытие: лужение (HASL) или покрытие инертными металлами (ENIG, ImAg, OSP) для улучшения паяемости и защиты от окисления.
7. Механическая обработка:
   • Фрезеровка: вырезание контура платы.
   • Сверление: дополнительные отверстия, если необходимо.
   • Разделение на платы: если на одной заготовке было произведено несколько плат.

Этот метод включает селективное наращивание меди на диэлектрической основе.

Особенности аддитивного метода:

• Активация поверхности: подготовка диэлектрика для осаждения меди.
• Селективное нанесение меди: медь осаждается только на тех участках, где должны быть проводники.
• Финальная обработка: включает нанесение маски и шелкографии.

Преимущества аддитивного метода:

• Считается более экологичным, так как меньше отходов меди.
• Экономичен.
• Перспективен для создания сложных и миниатюрных конструкций.

Монтаж компонентов и контроль качества

После изготовления печатной платы следует этап монтажа электронных компонентов и тщательный контроль качества.

Используются два основных метода монтажа:

• Волновая пайка: применяется для компонентов, установленных в отверстия (DIP/THT). Плата проходит над волной расплавленного припоя, который припаивает выводы компонентов.

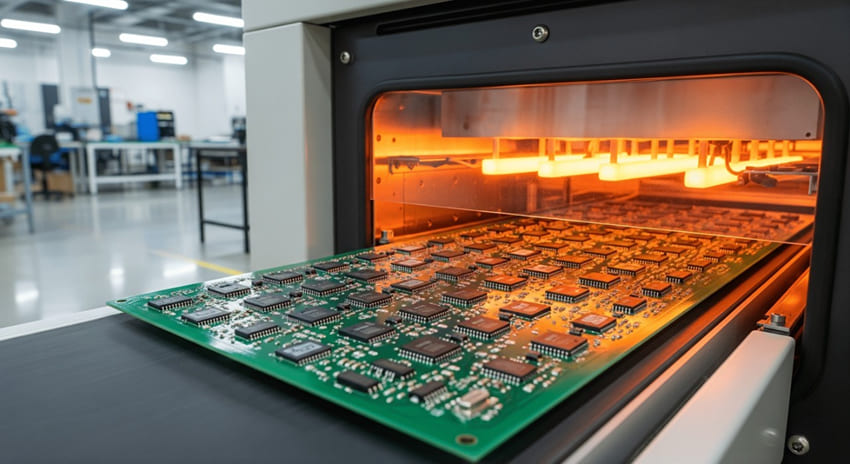

• Пайка в печи (рефлоу-пайка): используется для компонентов поверхностного монтажа (SMD). Паяльная паста наносится на контактные площадки, компоненты устанавливаются, и плата проходит через печь, где паста расплавляется, образуя соединения.

После пайки платы очищаются от остатков флюса, а для повышения устойчивости к вибрациям или агрессивным средам могут наноситься защитные покрытия или компаунд.

Контроль качества является критически важным этапом для обеспечения надёжности и функциональности платы. Он включает:

• Электрические проверки: автоматизированное тестирование для обнаружения коротких замыканий и обрывов в проводниках.
• Функциональные тесты: проверка работоспособности всей схемы с установленными компонентами.
• Визуальные проверки:
  • С помощью автоматических оптических систем (AOI) для выявления дефектов.
  • Обнаружение таких дефектов, как:
    • Коробление платы.
    • Смещения компонентов.
    • Избыток или недостаток паяльной пасты.
    • Некачественная пайка (холодные пайки, перемычки).
    • Обрывы дорожек.
    • Неправильное нанесение защитной маски или шелкографии.

Типовые ошибки и самостоятельное изготовление

На этапе проектирования и производства печатных плат могут возникать следующие распространённые ошибки:

• Неправильные размеры отверстий: несоответствие диаметра отверстий выводам компонентов.
• Недостаточные зазоры: слишком маленькое расстояние между проводниками, что может привести к коротким замыканиям.
• Плохая разводка: неоптимальное расположение дорожек, приводящее к помехам или снижению производительности.
• Избыток меди: нежелательные остатки меди после травления.
• Несовместимость компонентов с покрытиями: проблемы с пайкой из-за неправильного выбора финишного покрытия.
• Дефекты металлизации отверстий: неполное или некачественное покрытие стенок отверстий медью, приводящее к обрывам.

Для энтузиастов электроники возможен самостоятельный способ изготовления печатных плат. Самый распространённый метод — ЛУТ (лазерно-утюжная технология).

Этапы ЛУТ:

1. Подготовка рисунка: создание рисунка дорожек на компьютере и его печать на лазерном принтере на специальной (например, глянцевой) бумаге.
2. Перенос рисунка: прикладывание распечатанного рисунка к медной поверхности текстолита и перенос тонера на медь с помощью нагретого утюга.
3. Травление: погружение платы в раствор травителя (например, хлорного железа или персульфата аммония), который удаляет незащищённую тонером медь.
4. Очистка: удаление тонера с платы (например, ацетоном) для выявления медных дорожек.
5. Сверление отверстий: ручное сверление отверстий для установки компонентов.

Важно: при работе с химикатами необходимо строго соблюдать меры безопасности (использовать перчатки, очки, работать в хорошо проветриваемом помещении).

Заключение

Печатные платы — это основа всей современной электроники. Они обеспечивают надёжность, компактность и высокую производительность электронных схем, позволяя создавать широкий спектр устройств — от бытовых приборов до сложнейших систем, используемых в космической отрасли. Глубокое понимание их конструкции, используемых материалов, методов производства и контроля качества является ключевым фактором для успешного создания и разработки передовых электронных решений в современном мире.
