Полупроводники: всё, что нужно знать о технологии, изменившей мир

1. Что такое полупроводник и как он работает?

В мире материалов существует три основных типа по их отношению к электрическому току. Проводники, как медь, легко пропускают ток. Диэлектрики (или изоляторы), как резина, наоборот, полностью его блокируют. Полупроводники занимают уникальное промежуточное положение. В своем обычном, «чистом» состоянии они почти не проводят ток. Но их главное свойство, которое произвело революцию в технологиях, — это управляемая проводимость. Это значит, что мы можем заставить полупроводник стать проводником, воздействуя на него — например, светом, теплом или электрическим полем.

Именно эта способность контролировать поток электронов делает полупроводники основой всей современной электроники. Самые известные виды полупроводниковых материалов — это кремний (Si), из которого состоит практически каждый процессор, и германий (Ge). Умение управлять их свойствами позволяет создавать ключевые электронные компоненты, такие как диоды и транзисторы.

Ключевая идея: Полупроводник — это материал, чью способность проводить электрический ток можно включать и выключать. Это свойство, реализуемое в основном с помощью кремния, является фундаментом для всех цифровых устройств.

2. Краткая история открытия полупроводников

Путь к созданию современных микрочипов был долгим и полным удивительных открытий. Вот ключевые вехи в истории полупроводников:

• 1833 г. — Ранние наблюдения. Майкл Фарадей заметил аномальное поведение сульфида серебра при нагревании.
• 1939 г. — Открытие p-n перехода. Рассел Ол в Bell Labs случайно открыл фундаментальный принцип работы полупроводников.
• 1947 г. — Изобретение транзистора. Джон Бардин, Уолтер Браттейн и Уильям Шокли создали первый транзистор, что стало революцией в электронике.
• 1958 г. и далее — Интегральные схемы. Джек Килби и Роберт Нойс независимо друг от друга создали микрочип, положив начало закону Мура.

Вывод: От первых наблюдений до создания интегральной схемы прошло чуть больше века — времени, за которое была заложена основа всей современной цифровой эры.

3. Устройство и принцип работы: от атомов до p-n перехода

Это самый важный и интересный раздел. Чтобы понять, как работает полупроводник, нужно заглянуть в его внутреннее устройство.

Зонная теория: как полупроводник проводит электрический ток

В кристаллах твёрдого тела электроны занимают определённые энергетические уровни, которые группируются в так называемые «энергетические зоны». Среди них особенно важны две: валентная зона, где электроны прочно связаны с атомами и не могут свободно двигаться, и зона проводимости, где электроны становятся свободными и способны создавать ток. Между этими зонами находится запрещённая зона — энергетический барьер, через который электрон должен получить достаточную энергию, чтобы «перепрыгнуть» и перейти из связанного состояния в свободное, тем самым обеспечивая электрическую проводимость полупроводника.

Виды полупроводниковых материалов

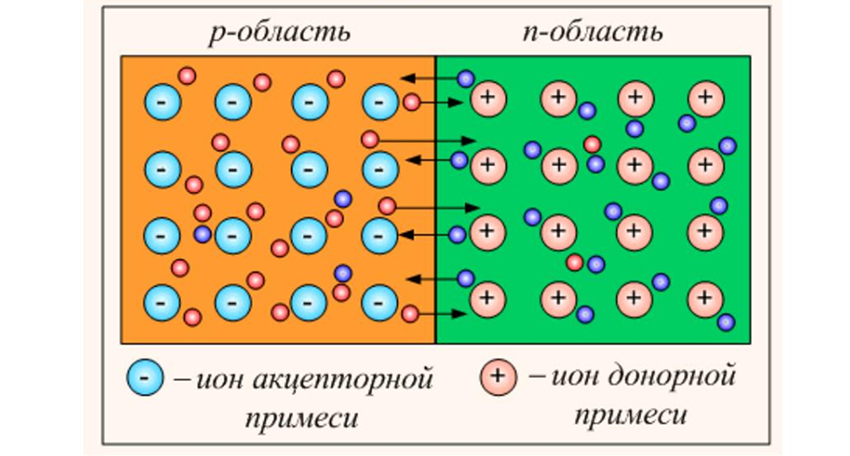

Существуют собственные и примесные полупроводники. В чистые (собственные) полупроводники добавляют примеси (легируют), чтобы изменить их свойства. Так получают два основных типа:

• n-тип (negative): С избытком электронов.
• p-тип (positive): С нехваткой электронов (создаются «дырки»).

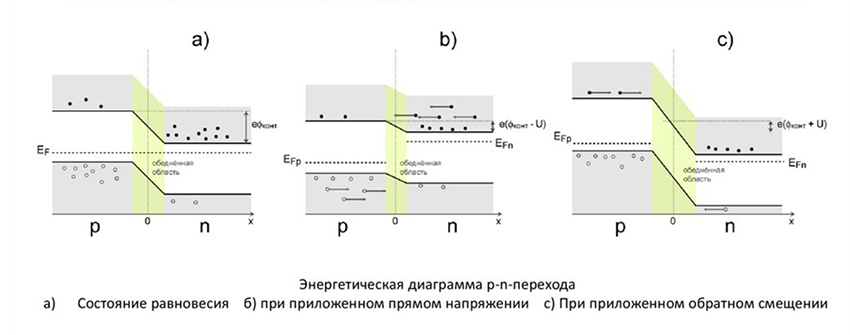

Что такое p-n переход и в чем его магия?

Самое интересное начинается, когда мы соединяем полупроводники n-типа и p-типа. На их границе возникает p-n переход. Он действует как односторонний клапан для электрического тока. Управляя напряжением, этим "клапаном" можно управлять: открывать или закрывать. Это фундаментальный принцип, на котором построено применение транзисторов и диодов.

4. Основные полупроводниковые приборы: диоды и транзисторы

На основе p-n перехода созданы два фундаментальных элемента современной электроники.

• Диод: Простейший прибор, «односторонний клапан» для тока. Используется для выпрямления переменного тока.

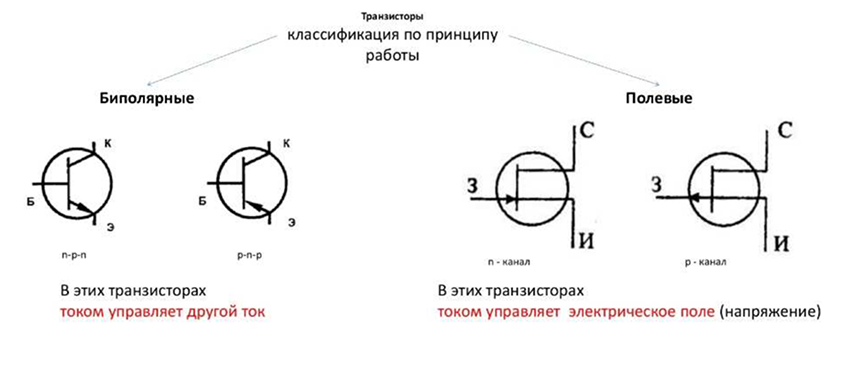

• Транзистор: Фундаментальный «кирпичик» микросхем. Он работает как ключ (вкл/выкл) и как усилитель. Миллиарды транзисторов в процессорах выполняют все вычисления.

5. Области применения полупроводников: от смартфонов до космоса

Сегодня применение полупроводников поистине безгранично. Они есть практически везде:

• Микроэлектроника: Процессоры (CPU, GPU), память (RAM), накопители (SSD).
• Бытовая техника: Микроконтроллеры в стиральных машинах, телевизорах.
• Энергетика: Солнечные панели и светодиоды (LED).
• Автомобильная промышленность: Датчики, блоки управления, системы безопасности.
• Медицина: МРТ, УЗИ, кардиостимуляторы.

6. Будущее полупроводниковых технологий

Эпоха кремния продолжается, но инженеры и ученые уже активно ищут ему замену и новые пути развития:

• Новые материалы: Графен, нитрид галлия (GaN), карбид кремния (SiC).
• Новые архитектуры: 3D-транзисторы (FinFET) и нанолисты (GAA) для дальнейшей миниатюризации.
• Квантовые вычисления и фотоника: Революционные направления, которые могут кардинально изменить мир.

7. Часто задаваемые вопросы (FAQ)

Здесь мы ответим на некоторые часто задаваемые вопросы о полупроводниках.

Почему кремний доминирует в полупроводниковой промышленности?
Кремний доминирует благодаря своей распространенности (второй по распространенности элемент в земной коре), низкой стоимости добычи и обработки, а также отличным полупроводниковым свойствам, которые позволяют создавать стабильные и надежные компоненты. Кроме того, хорошо развитые технологии производства на основе кремния делают его экономически выгодным выбором.

Что такое "закон Мура" и как он связан с полупроводниками?
Закон Мура — это наблюдение, сделанное Гордоном Муром, одним из основателей Intel, которое гласит, что количество транзисторов на интегральной схеме удваивается примерно каждые два года. Этот закон описывает экспоненциальный рост вычислительной мощности и миниатюризации в полупроводниковой промышленности, что стало движущей силой технологического прогресса на протяжении десятилетий.

Что такое "легирование" и зачем оно нужно?
Легирование — это процесс добавления небольших количеств примесей (легирующих элементов) в чистый полупроводниковый материал (например, кремний). Это делается для того, чтобы изменить его электрические свойства, увеличив или уменьшив количество свободных электронов или "дырок", что позволяет создавать полупроводники n-типа и p-типа, необходимые для формирования p-n переходов и работы электронных компонентов.

Что может заменить кремний в будущем?
Хотя кремний остается основой, ученые активно исследуют новые материалы, такие как графен, нитрид галлия (GaN) и карбид кремния (SiC). Эти материалы обладают уникальными свойствами, такими как более высокая скорость электронов или способность работать при более высоких температурах и мощностях, что делает их перспективными для специализированных применений и потенциальной замены кремния в определенных областях.

Заключение: Развитие и будущее полупроводниковых технологий

От первых наблюдений Фарадея до современных наноразмерных чипов полупроводники прошли невероятный путь. Развитие этих технологий не останавливается, и именно они будут определять контуры нашего цифрового будущего.
